S=C PLUS, M=S
optibelt S=C PLUS

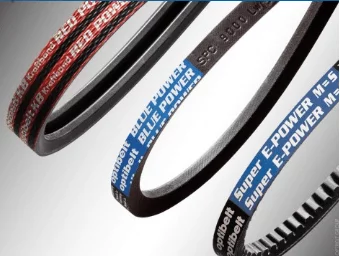

Optibelt S=C PLUS - Przeniesienie mocy dla perfekcjonistów
Dwadzieścia lat stałego rozwoju pozwoliły nam stworzyć pas klinowy, który nie może być bardziej precyzyjny.
Formuła S=C stała się synonimem absolutnej zastępowalności w zestawach. Na całym świecie pracują maszyny każdej kategorii z pasami Optibelt S=C PLUS. Wszędzie tam, gdzie stawiane są szczególne wymagania.
Dlaczego tak się dzieje, pokazuje między innymi poniższy przegląd tolerancji pasów.
optibelt M=S
Optibelt M=S - nośnik mocy
Także ten produkt jest stosowany w zestawach bez ograniczeń. Podobnie jak przy typie S=C PLUS wysoce precyzyjna technologia wykonania wraz z dojrzałą technologią materiałową zapewniają najmniejsze tolerancje. Pas Optibelt M=S spełnia wszystkie obowiązujące na świecie normy dla pasów w zestawach.
Porównanie tolerancji Optibelt S=C PLUS w stosunku do norm DIN lub RMA/MPTA
| Pasy wąskoprofilowe wysokiego obciążenia DIN 7753 część 1 |
Długość normatywna Ld (mm) |
Tolerancje S=C PLUS (mm) |
Dopuszczalne tolerancje DIN |
|---|---|---|---|
| Profil SPZ od 1212 do 4500 mm Ld Profil SPA od 1 207 do 4500 mm Ld Profil SPB od 1 250 do 10000 mm Ld Profil SPC od 2000 do 10000 mm Ld |
> 1200 ≤ 2000 > 2000 ≤ 5000 > 5000 ≤ 8000 > 8000 ≤ 10000 |
± 2 ± 2 ± 4 ± 6 |
12 do 20 mm 20 do 50 mm 50 do 80 mm 80 do 100 mm |
| Pasy klinowe klasyczne DIN 2215 | Długość pasa (mm) |
Tolerancje S=C PLUS (mm) |
Dopuszczalne tolerancje DIN (mm) |
|---|---|---|---|
| Profil Z/10 od 1550 do 4500 mm Ld Profil A/13 od 1 200 do 10 000 mm Ld Profil B/17 od 1 200 do 10 000 mm Ld Profil 20 od 1 250 do 10000 mm Ld Profil C/22 od 1 200 do 10 000 mm Ld Profil 25 od 1400 do 10000 mm Ld Profil D/32 od 2000 do 10000 mm Ld Profil E/40 od 3000 do 10 000 mm Ld |
> 1200 ≤ 1600 > 1600 ≤ 2000 > 2000 ≤ 2500 > 2500 ≤ 3150 > 3150 ≤ 4000 > 4000 ≤ 5000 > 5000 ≤ 6300 > 6300 ≤ 8000 > 8000 ≤ 10000 |
± 2 ± 2 ± 2 ± 2 ± 2 ± 2 ± 4 ± 4 ± 6 |
+ 23/-11 + 27/-13 + 31/-16 + 37/-18 + 44/-22 + 52/-26 + 63/-32 + 77/-38 + 93/-46 |
| Pasy wąskoprofilowe wysokiego obciążenia wg standardu A RMA/MPTA | |
|---|---|
| Profil 3V/ 9N od 3V 500 do 3V 1400 Profil 5V/15N od 5V 500 do 5V 3550 Profil 8V/25N od 8V 1000 do 8V 3750 |
Szczególnie korzystny stosunek pomiędzy toleranciami normy DIN a tolerancjami Optibelt dotyczy również tych profilów. Dokładniejsze dane można uzyskać z naszych katalogów technicznych. |
Oto Państwa korzyści:
+ najmniejsze tolerancje - nieograniczona zastępowalność w zestawach
+ energooszczędna praca
+ zredukowane wibracje
+ wydłużone okresy obsługi
+ dłuższa żywotność
